一、海灣GST-HX-300B火災聲光警報器產品概述

　　GST-HX-300B火災聲光警報器(以下簡稱警報器)，用于在火災發(fā)生時提醒現場人員注意。警報器是一種安裝在現場的聲光報警設備，當現場發(fā)生火災并被確認后，可由消防控制中心的火災報警控制器啟動。啟動后警報器發(fā)出強烈的聲光警號，以達到提醒現場人員注意的目的。

二、海灣GST-HX-300B火災聲光警報器產品特點

　　1.GST-HX-300B采用2線制，僅有信號總線，現場接線更方便。

　　2.紅色有機玻璃面板，采用超高亮發(fā)光二極管作為光源，顯示醒目、壽命長、功耗低。

　　3.總線無極性，方便現場調試。

　　4.地址碼為電子編碼，可現場改寫。

　　5.GST-HX-300B具有兩種音調模式：火警聲、嘀嘀聲。

　　6.電路部分和接線底殼采用插接方式，接觸可靠、便于施工。

三、海灣GST-HX-300B火災聲光警報器技術特性

四、結構特征與工作原理

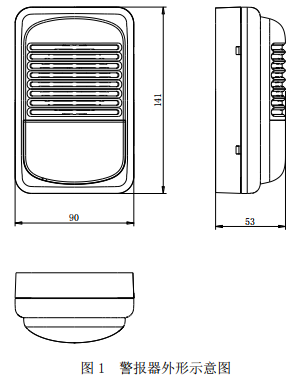

　　1.警報器外形示意圖如圖1所示。

　　2.工作原理

　　警報器內嵌微處理器，微處理器實現與火災報警控制器通訊、聲光信號啟動。警報器接收到火災報警控制器的啟動命令后，開始啟動聲光信號。

五、海灣GST-HX-300B火災聲光警報器安裝與布線

　　警告：安裝設備之前，請切斷回路的電源并確認全部底殼已安裝牢靠且每一個底殼的連接線準確無誤。

　　1.安裝前應首先檢查外殼是否完好無損，標識是否齊全。

　　2.警報器底殼與警報器之間采用插接方式，安裝時為明裝，可安裝在86H50型標準預埋盒上，安裝示意圖如圖2所示。

　　3.安裝底殼時應注意方向，底殼示意圖如圖3所示。

　　其中：

　　Z1、Z2：接控制器信號總線，無極性。

　　4.布線要求：

　　信號總線Z1、Z2采用RVS雙絞線，截面積大于等于1.0mm。
