一、JTW-LD-PTA302纜式線型感溫火災探測器產品概述

　　JTW-LD-PTA302纜式線型感溫火災探測器是沈陽普泰安科技有限公司開發的具有自主知識產權的智能線型感溫火災探測器，由微機調制器、終端處理器、感溫電纜三部分構成，具有模擬量（可恢復）報警功能，可以有效的保護以下對象：

　　●電纜設施：電纜隧道、電纜豎井、電纜夾層、電纜橋架等；

　　●電力設施：配電裝置、開關設備、變壓器、電抗器等；

　　●油品、氣體：液壓站、潤滑油庫、油罐、氣罐、燃油鍋爐、燃?xì)忮仩t、噴漆房等；

　　●皮帶傳輸設施：運煤、運料皮帶，自動化生產線。

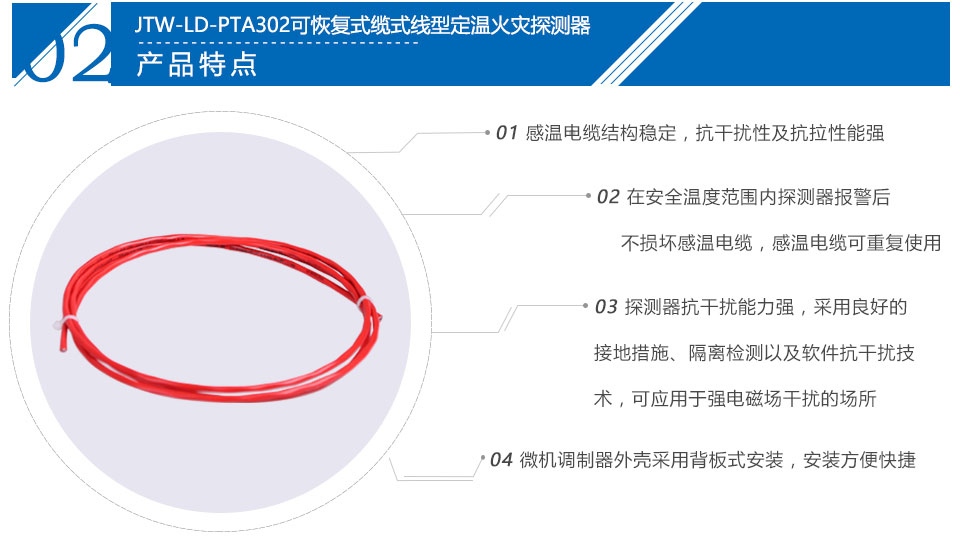

二、JTW-LD-PTA302纜式線型感溫火災探測器產品特點

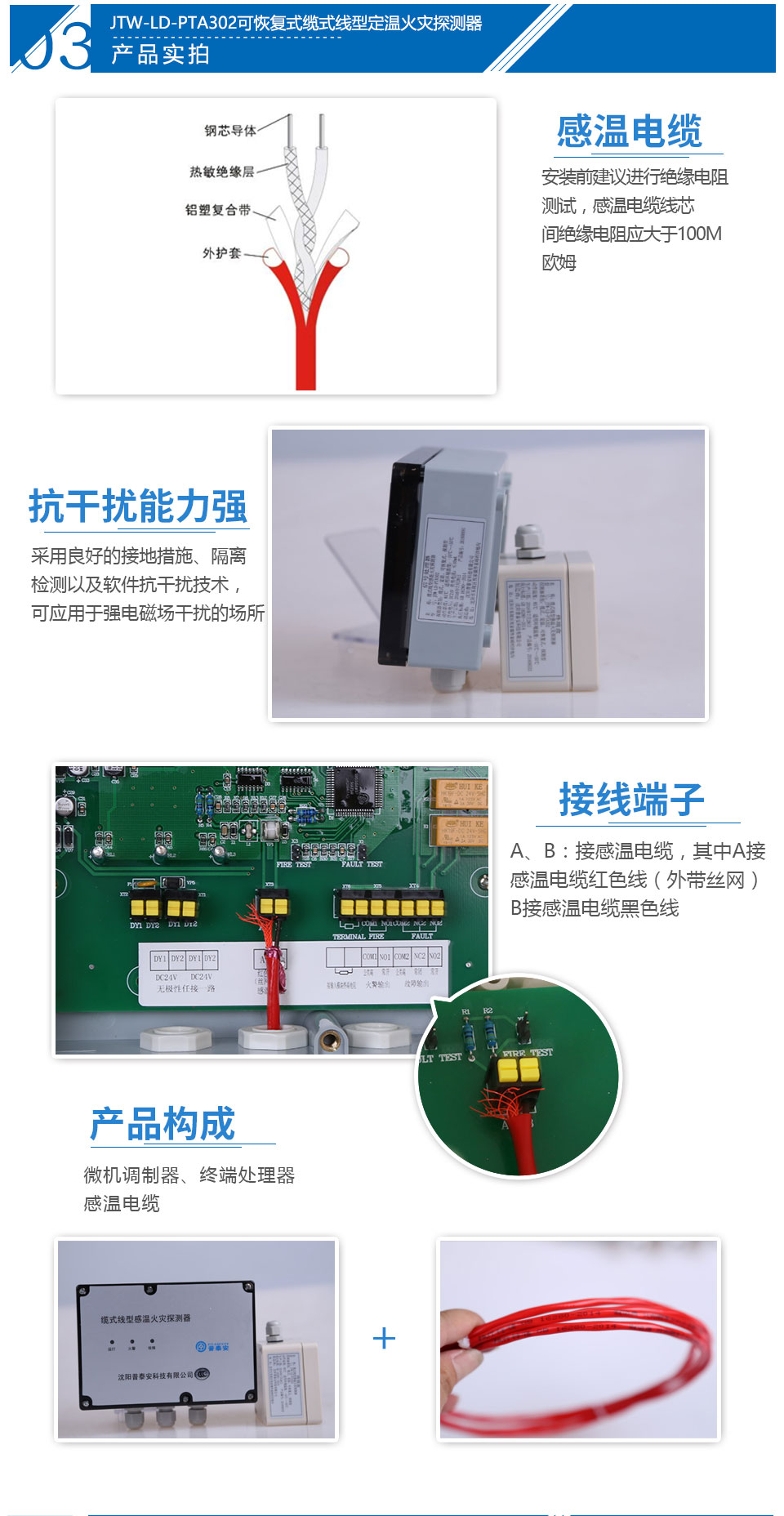

 　　1.感溫電纜結構穩定，抗干擾性及抗拉性能強。

　　2.在安全溫度范圍內探測器報警后不損壞感溫電纜，感溫電纜可重復使用。

　　3.探測器抗干擾能力強，采用良好的接地措施、隔離檢測以及軟件抗干擾技術，可應用于強電磁場干擾的場所。

　　4.微機調制器外殼防護等級達到IP66，可以適用多種環境應用。

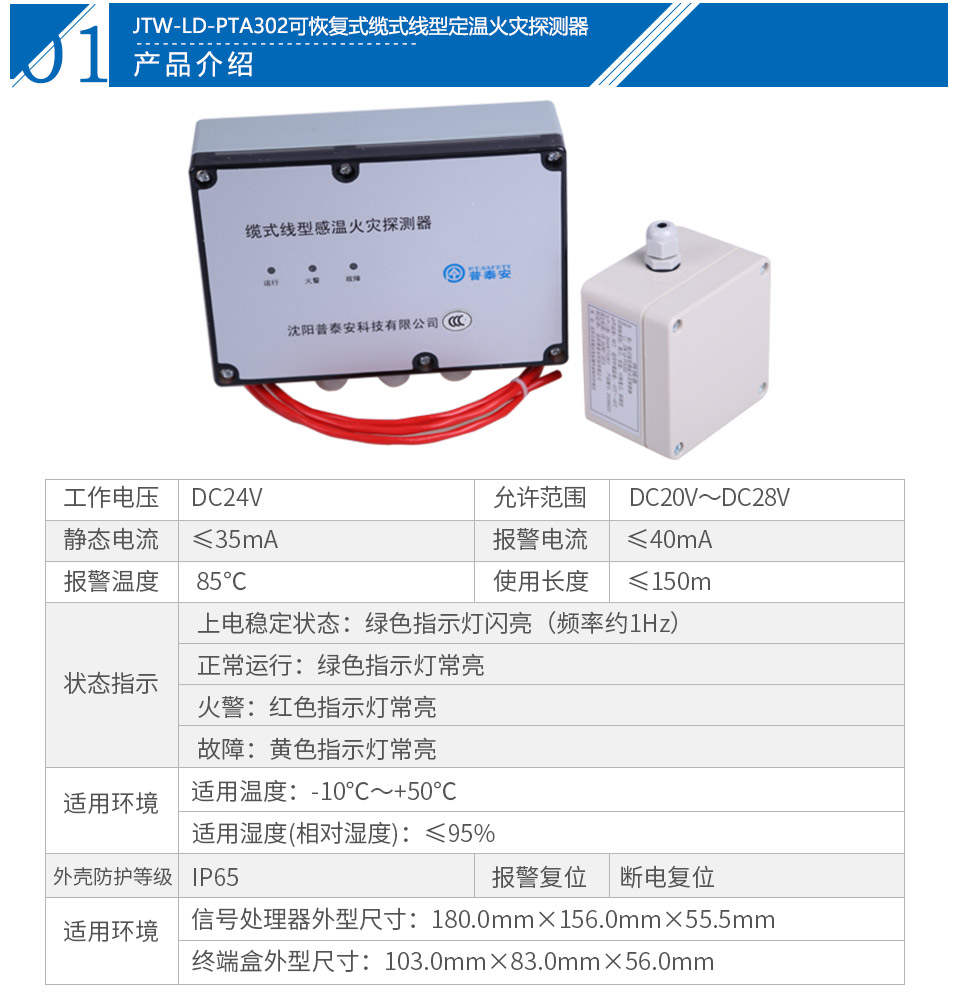

三．JTW-LD-PTA302纜式線型感溫火災探測器產品技術特性

　　1.探測器類別：纜式線型感溫火災探測器

　　2.工作電壓：DC24V允許范圍：DC20V～DC28V

　　3.靜態電流≤40mA

　　4.報警電流≤60mA

　　5.報警溫度：85℃

　　6.報警復位：斷電復位

　　7.狀態指示：上電穩定及記憶狀態：綠色指示燈閃亮（頻率約1Hz）

　　正常運行：綠色指示燈常亮

　　火警：紅色指示燈常亮

　　故障：黃色指示燈常亮

　　8.使用環境：溫度：-10℃～+50℃

　　相對濕度≤95%，不凝露

　　9.使用長度：≤200m

　　10.外殼防護等級：IP66

　　11.微機調制器安裝方式：背板式安裝


四、JTW-LD-PTA302纜式線型感溫火災探測器產品接線說明

　　微機調制器接線端子示意圖如圖1所示：

圖1微機調制器接線端子示意圖

　　圖1微機調制器接線端子示意圖

　　其中：

　?。?）DY1、DY2：接DC24V電源，無極性連接。

　　（2）A、B、COMM、C、D：接感溫電纜，其中A、B、C、D接感溫電纜白色線（軟性線），COMM接感溫電纜金屬絲線。

　　（3）FIRE1：火警/故障/正常繼電器觸點復合輸出

　?。?）Terminal1:電阻接入點(配套輸入模塊)

　?。?）FIRE2、Terminal2:預留

　　終端處理器接線端子示意圖如圖2所示：

圖2終端處理器接線端子示意圖

　　其中：其中A、B、C、D接感溫電纜白色線（軟性線），COMM接感溫電纜金屬絲線。

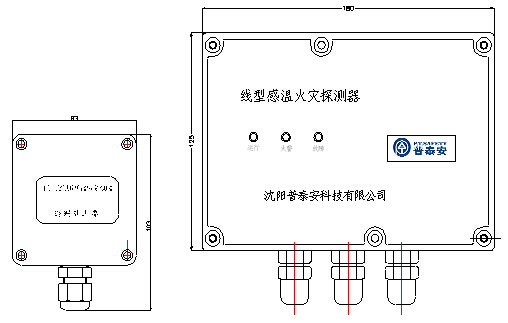

五．JTW-LD-PTA302纜式線型感溫火災探測器產品外型結構示意圖

圖3.JTW-LD-PTA302感溫電纜外型結構圖
